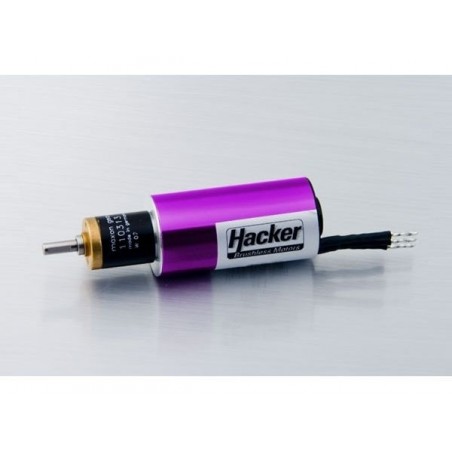

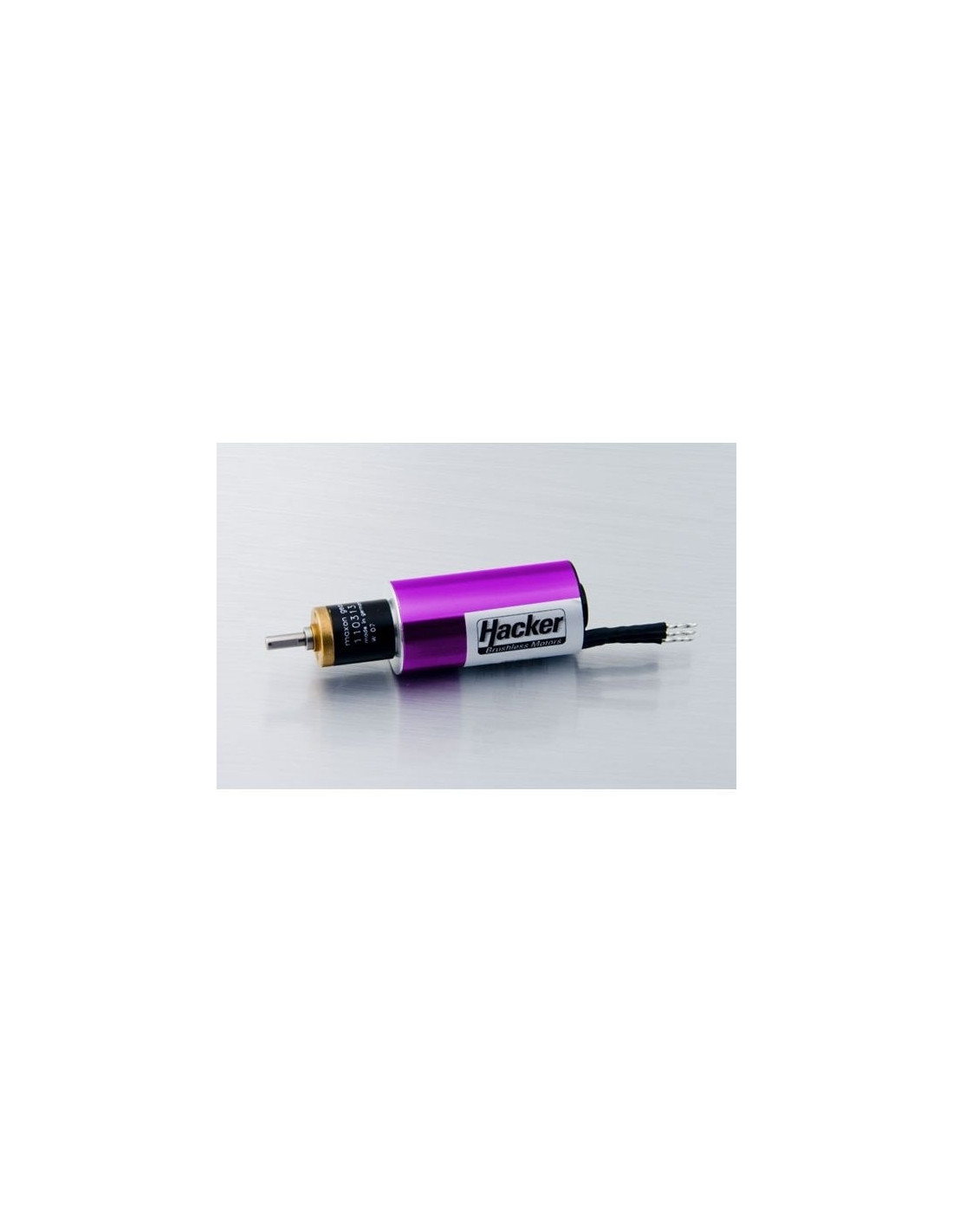

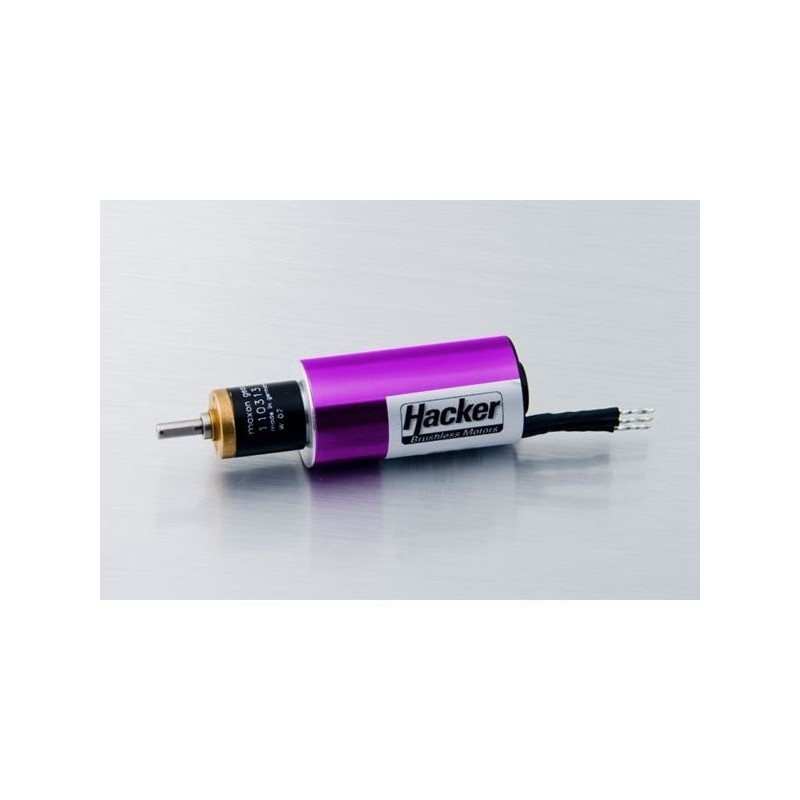

B20 18L Hacker + réducteur 4:1

Laatste items in voorraad
€ 137,42
Inclusief belasting
Moteur brushless de haute qualité HACKER B20-18L associé avec un réducteur 4:1Ensemble convenant parfaitement pour des fuselages étroits et pouvant emporter de grandes hélices.Alimentation en 3S LIPO, hélice recommandée 12x6 à 12x6,5

custom html
you can configure this block in iqithtmlbanners module. It is hooked in displayRightColumnProduct hook.

To disable entire area go to iqitthemeeditor module > Content/Pages > Product page and set hidden for Right sidebar option


Caractéristiques

Puissance max. : 220W (15 sec.)
Courant à vide sous 8,4V : 0,83A
Résistance interne : 0,057 Ohm
kV : 3086 U/min-1 (soit 771kV avec le réducteur)
Masse : 69g
Diamètre externe moteur : 20 mm
Longueur total : 55,9 mm
Nb de pôles : 2
Controleur recommandé : 20 à 30A Brushless
Timing : 0° - 5°
Arbre de sortie : 3 mm
Taux de réduction : 4:1

Poids moteur
de 100g à 599g
Puissance moteur en Watts
220
Tours/ minute Kv
3086
102-10007700
4250320205128
4250320205128
