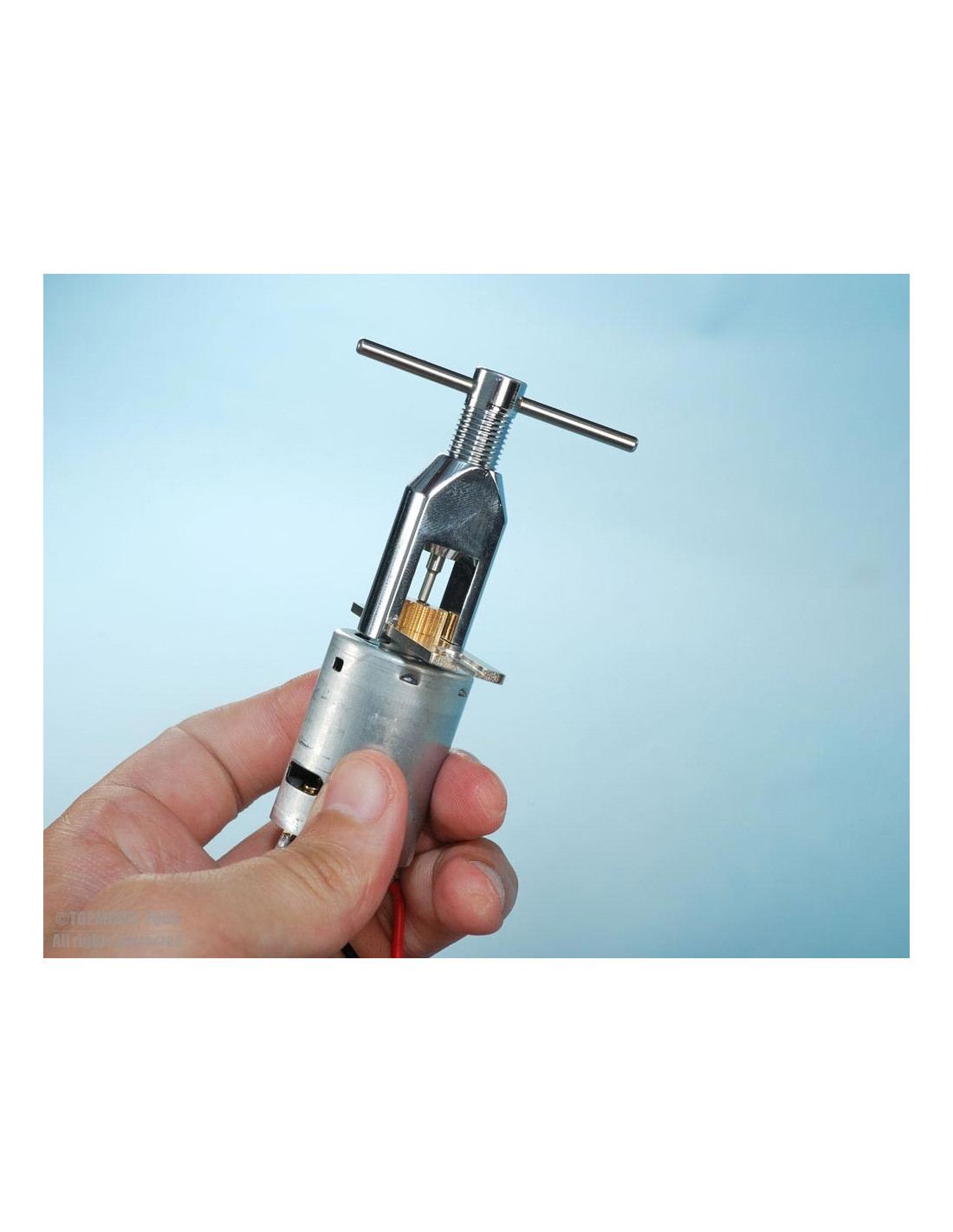

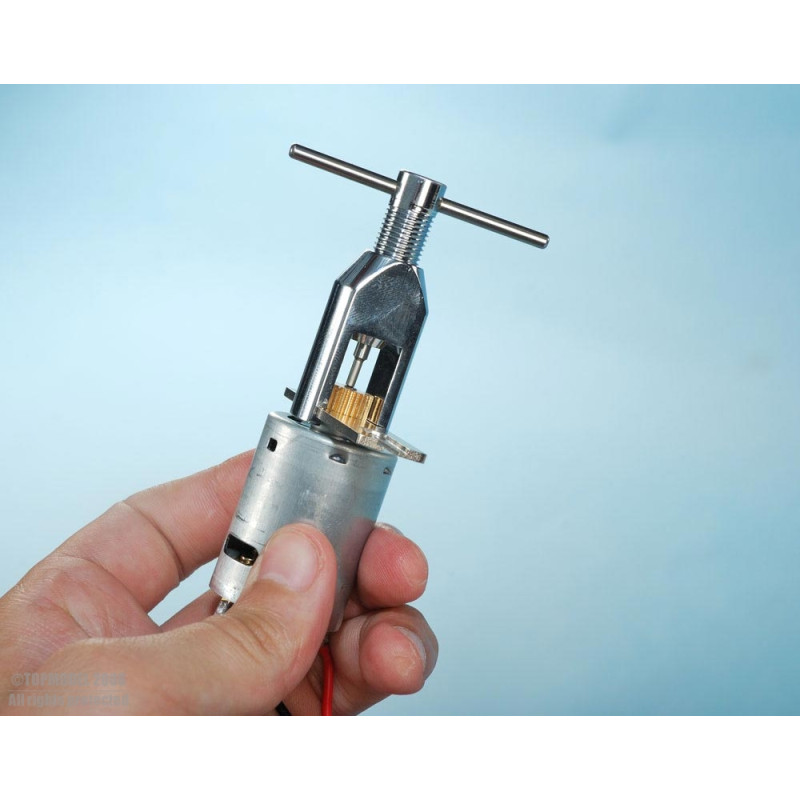

UNIVERSELLER ZAHNRADHEBER

Der XPower Universal Ritzelheber ist das ideale Werkzeug, um Ritzel und dergleichen, die fest auf ihrer Achse montiert sind, herauszuziehen.

• Universelles Design
• Perfekt für Achsen mit einem Durchmesser von 1 bis 6 mm.
• Drei Druckstifte aus gehärtetem Stahl im Lieferumfang enthalten

Inhalt des Sets:

1. Körper
2. Gewindeteil
3. Druckplatte
4. Stößel Ø2,9mm
5. Stößel Ø1,9mm
6. Stößel Ø0,9mm
7. Inbusschlüssel
8. Chc-Schraube ohne Kopf

[%IMAGE1%]

Gebrauchsanweisung:

1) Wählen Sie die Druckachse 4, 5 oder 6 je nach dem Durchmesser der Welle, auf der das Ritzel montiert ist:

• Wellen oberhalb Ø3,0mm > Druckachse Ø2,9mm
• Wellen oberhalb Ø2,0mm > Druckbolzen Ø1,9mm
• Wellen oben Ø1,0mm > Druckachse Ø0,9mm.

2) Fädeln Sie die gewählte Druckachse in den Hohlraum des Gewindeteils 2
3) Schrauben Sie die Schraube 8 ein, um die Druckachse zu fixieren
4) Schieben Sie die Stützplatte 3 unter das Zahnrad, indem Sie sie je nach Durchmesser der Achse auf der entsprechenden Seite einrasten lassen
5) Fädeln Sie die Ritzelabreißeinheit über die Stützplatte durch die an der unteren Innenseite des Körpers 1 eingearbeitete Gleitschiene ein.
6) Schrauben Sie das Gewindeteil 2 in das Gehäuse 1, bis es mit dem Stößel auf der Oberseite der Welle aufliegt. Achten Sie darauf, dass der Stößel nur auf der Oberseite der Welle aufliegt und nicht auf dem Zahnrad, das herausgezogen werden soll.

7) Schrauben Sie dann das Gewindeteil 2 ein, um das Ritzel herauszuziehen. Sichern Sie die Druckplatte gegen Verdrehen.

Dies ist ein unverzichtbares Wartungswerkzeug für Modellbauer, die Hubschrauber und Autos betreiben.
