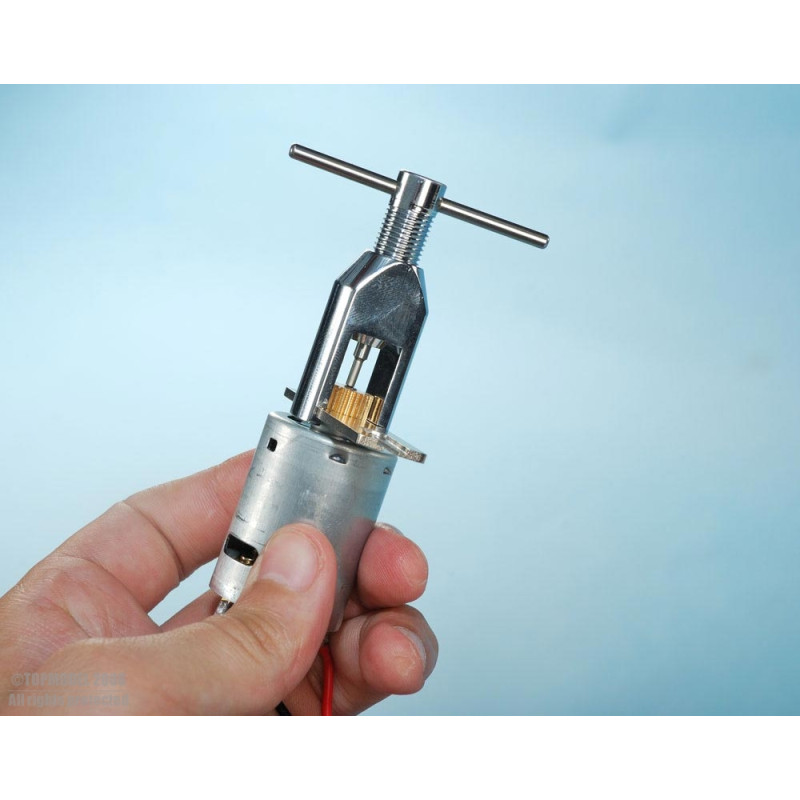

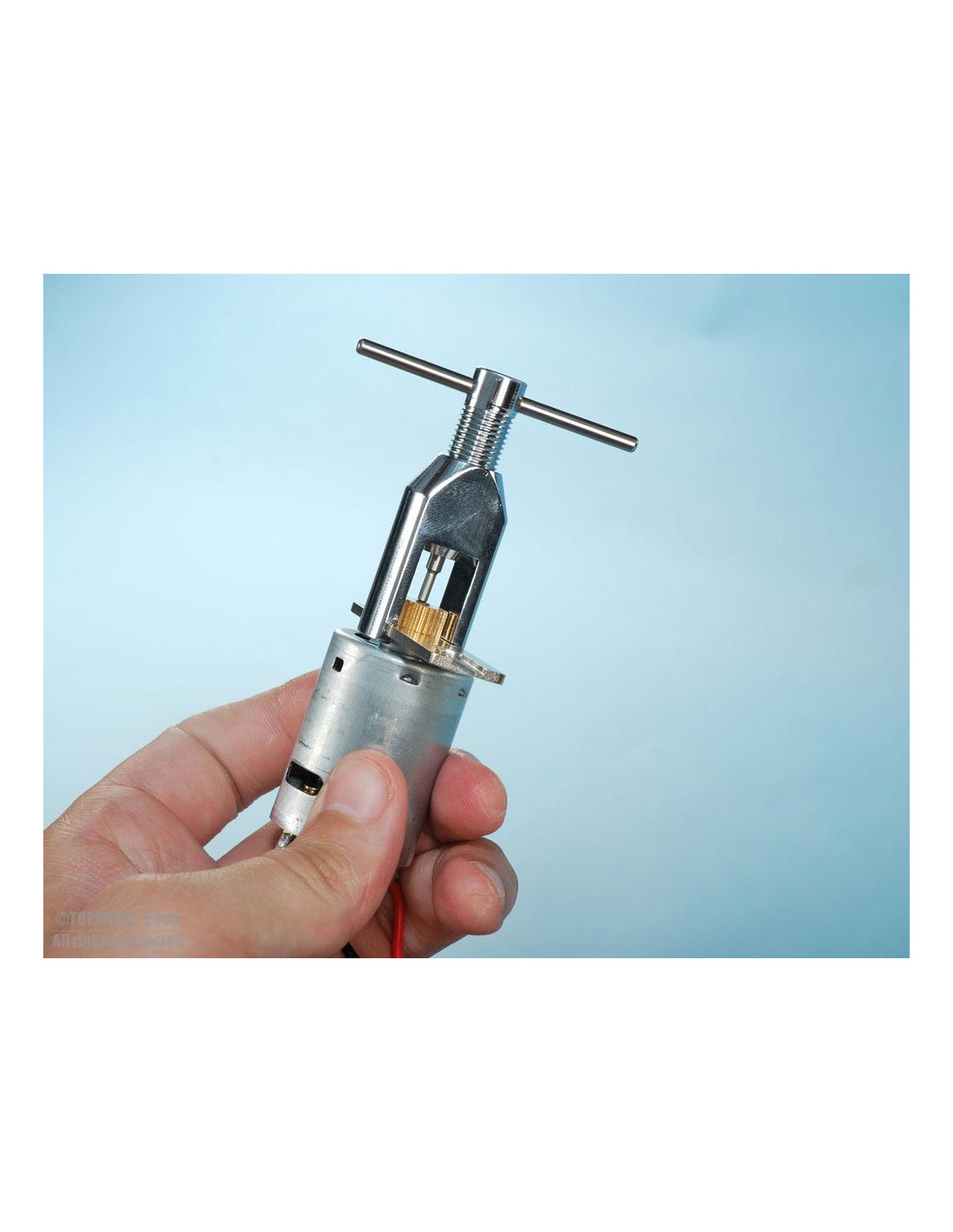

ESTRATTORE UNIVERSALE DEL PIGNONE

L'estrattore universale XPower è lo strumento ideale per estrarre pignoni e simili montati saldamente sull'asse.

• Design universale
• Perfetto per mandrini con diametro da 1 a 6 mm
• Tre perni di spinta in acciaio temprato inclusi

Contenuto del set:

1. Corpo
2. Parte filettata
3. Piastra di supporto
4. Pistone Ø2,9 mm
5. Pistoncino Ø1,9mm
6. Pistoncino Ø0,9mm
7. Chiave a brugola
8. Vite senza testa Chc

[%IMAGE1%]

Istruzioni per l'uso:

1) Scegliere il perno di spinta 4, 5 o 6 in base al diametro dell'albero su cui è montato il pignone:

• Alberi superiori a Ø3,0 mm > spinotto Ø2,9 mm
• Alberi superiori a Ø2,0mm > spinotto Ø1,9mm
• Alberi superiori a Ø1,0mm > perno di spinta Ø0,9mm

2) Inserire l'asta di spinta prescelta nella cavità della parte filettata 2
3) Avvitare la vite 8 per fissare l'asta di spinta
4) Far scorrere la piastra di supporto 3 sotto il pignone, incastrandola sul lato appropriato in base al diametro dell'asta di spinta
5) Inserire il gruppo estrattore del pignone sulla piastra di supporto attraverso la guida lavorata sulla parte interna inferiore del corpo 1.
6) Avvitare la parte filettata 2 nel corpo 1 fino al contatto con la punteria sulla faccia superiore dell'albero. Assicurarsi che il pistoncino appoggi solo sulla parte superiore dell'albero e non sul pignone da estrarre.

7) Avvitare quindi la parte filettata 2 per estrarre il pignone. Fissare la piastra di supporto contro la rotazione.

Questo è lo strumento di manutenzione essenziale per i modellisti di elicotteri e auto.
