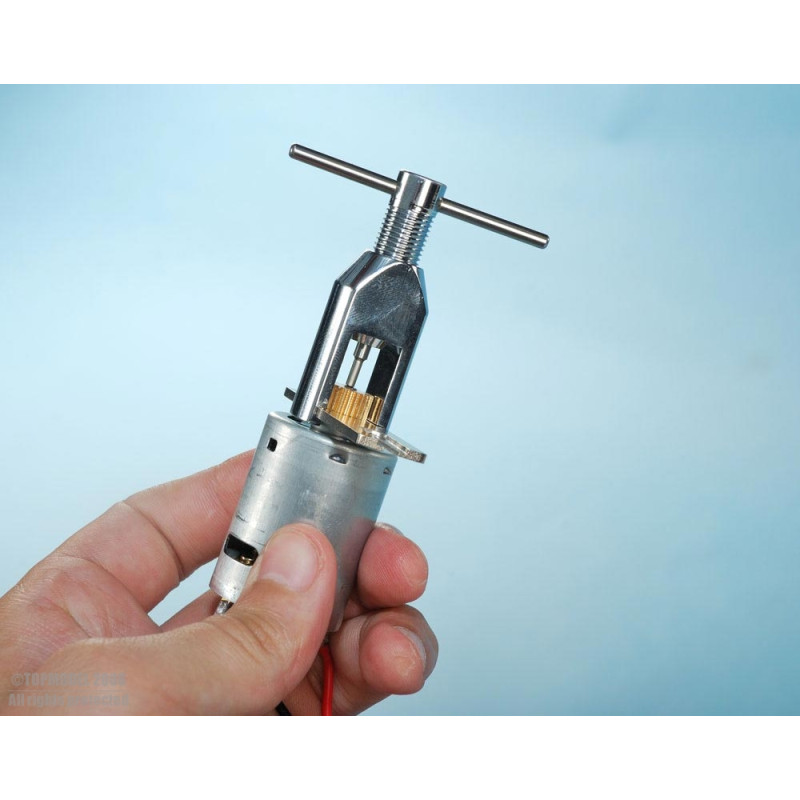

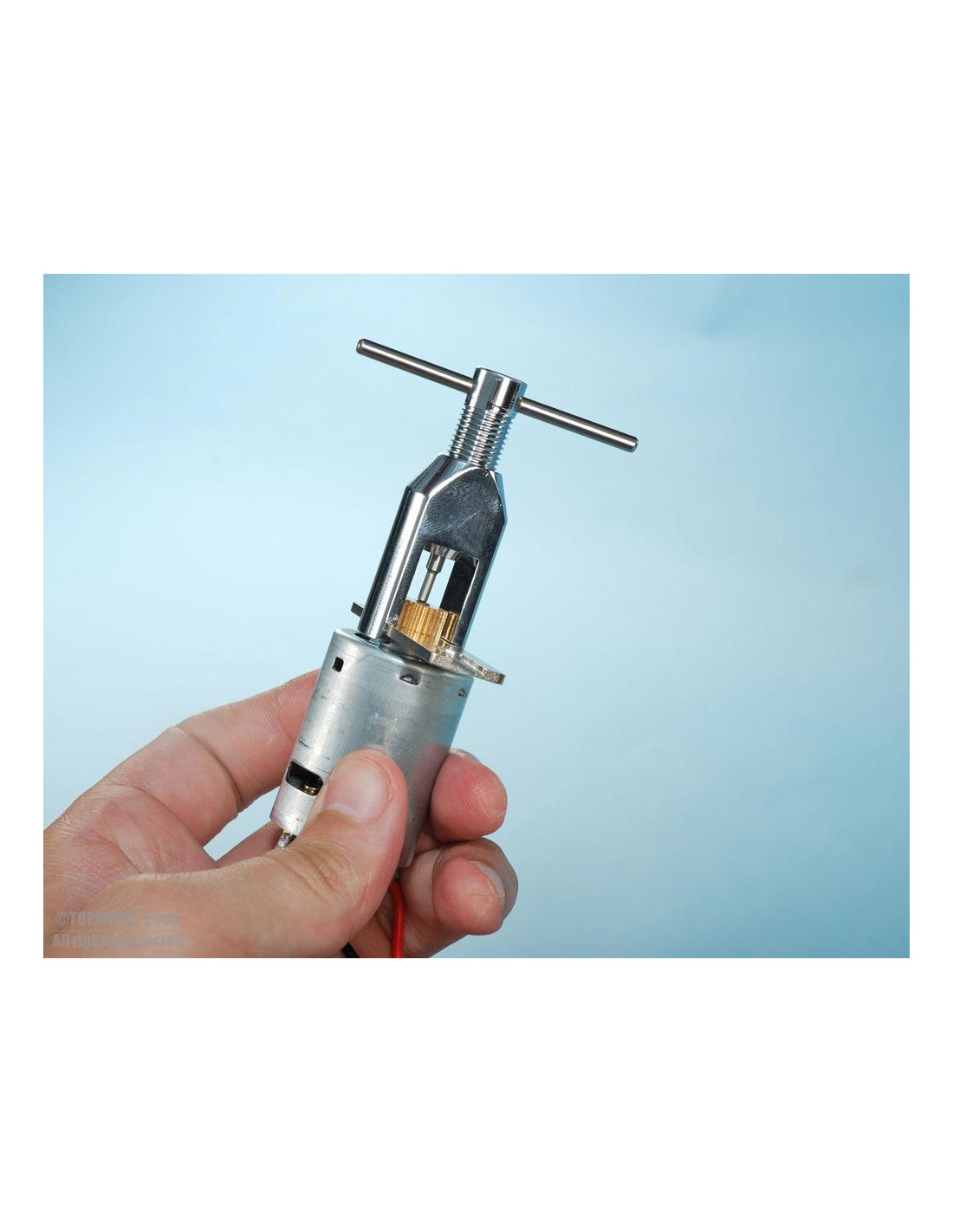

EXTRACTOR DE PIÑÓN UNIVERSAL

El extractor de piñones universal XPower es la herramienta ideal para extraer piñones y similares montados firmemente en sus ejes.

• Diseño universal
• Perfecto para ejes de 1 a 6 mm de diámetro
• Incluye tres pasadores de acero endurecido

Contenido del juego:

1. Cuerpo
2. Pieza roscada
3. Placa de soporte
4. Pitón Ø2.9mm
5. Pitón Ø1,9mm
6. Pitón Ø0,9mm
7. Llave allen
8. Tornillo sin cabeza Chc

[%IMAGE1%]

Modo de empleo

1) Elegir el pasador de empuje 4, 5 ó 6 en función del diámetro del eje sobre el que se monta el piñón:

• Ejes superiores a Ø3,0mm > pasador de empuje Ø2,9mm
• Ejes superiores a Ø2,0mm > pasador de empuje Ø1,9mm
• Ejes superiores a Ø1,0mm > pasador de empuje Ø0,9mm

2) Introducir la varilla de empuje elegida en la cavidad de la pieza roscada 2
3) Atornillar el tornillo 8 para fijar la varilla de empuje
4) Deslizar la placa de soporte 3 bajo el piñón, encajándola en el lado adecuado según el diámetro de la varilla de empuje
5) Introducir el conjunto del tirador del piñón en la placa de soporte a través de la guía mecanizada en la parte inferior interna del cuerpo 1.
6) Enroscar la pieza roscada 2 en el cuerpo 1 hasta que entre en contacto con el taqué de la cara superior del eje. Asegúrese de que el taqué se apoya únicamente en la cara superior del eje y no en el piñón a extraer.

7) A continuación, enrosque la pieza roscada 2 para extraer el piñón. Asegure la placa de soporte contra la rotación.

Esta es la herramienta de mantenimiento esencial para los modelistas de helicópteros y automóviles.
