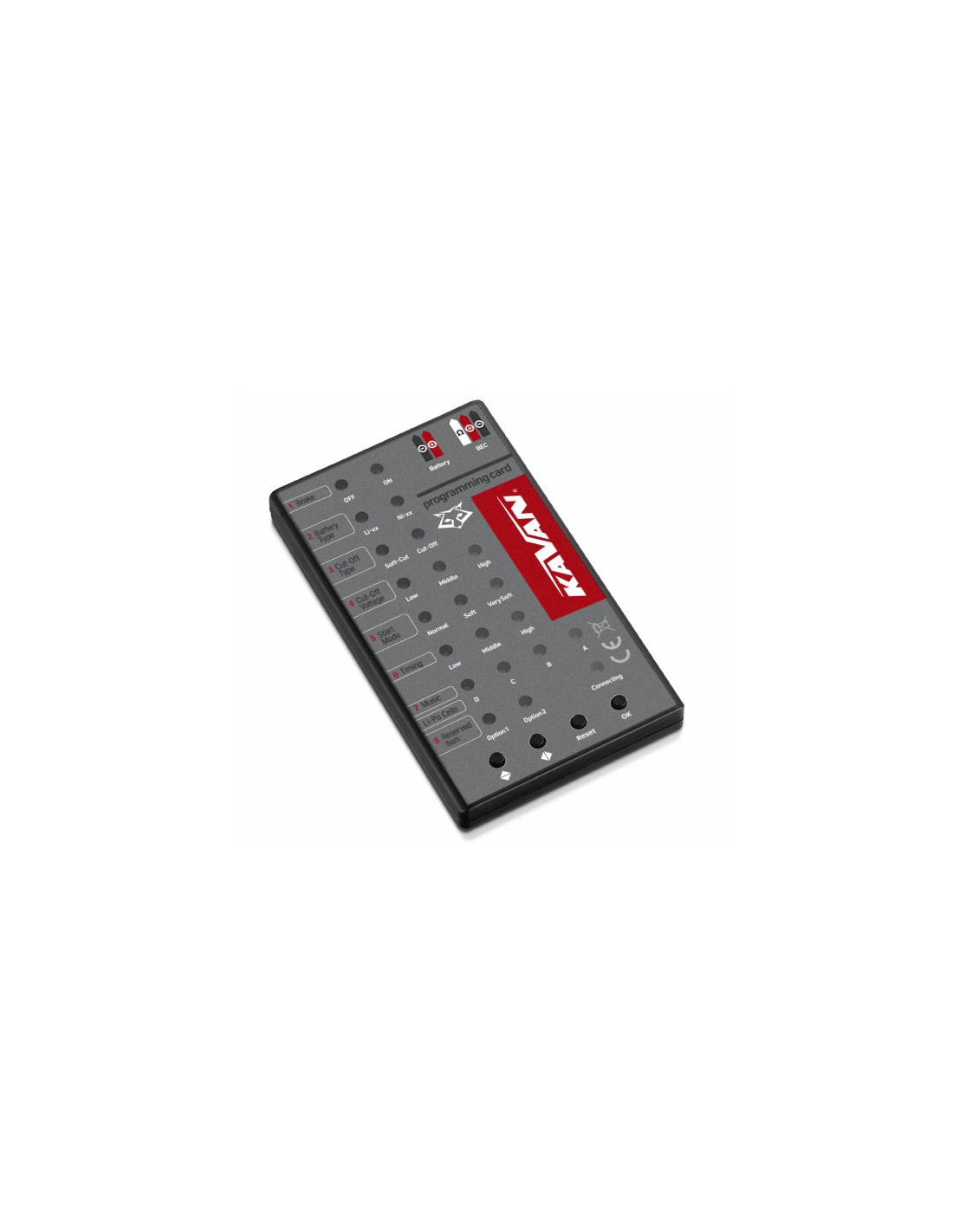

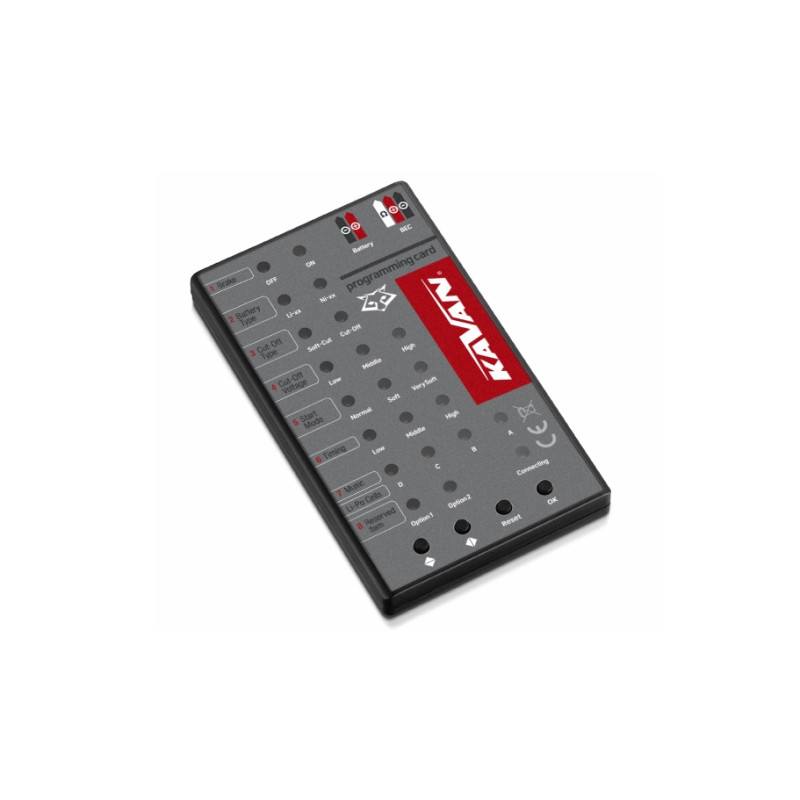

Programmierkarte für ESCs der KAVAN R-Serie (auch kompatibel mit RAY G2-Controllern). Eingangsspannung 4,8-6 V.
Die Programmierkarte für KAVAN R Flug-ESCs (auch kompatibel mit RAY G2 ESCs) dient zur einfachen und schnellen Programmierung von ESCs - zu Hause "am Schreibtisch" sowie auf dem Flugfeld. Der ESC wird über ein Servokabel angeschlossen, die Buchse befindet sich auf der Oberseite der Karte. Die Karte wird über den BEC-Stabilisator des KAVAN R ESC mit Strom versorgt.
WARNUNG: Die KAVAN R LED-Programmierkarte kann nicht zum Programmieren von RAY ESCs der ersten Generation verwendet werden, und die RAY-Programmierkarte der ersten Generation kann nicht zum Programmieren von KAVAN R ESCs verwendet werden.
Die KAVAN R ESCs können im Modell mit montiertem Propeller programmiert werden - aus Sicherheitsgründen empfehlen wir jedoch, den Propeller bei der Programmierung zu entfernen - dies verhindert einen möglichen Unfall, falls der Bediener etwas unterlässt oder einen Fehler macht.
Die vier Tasten an der Unterseite der Platine werden für die Programmierung verwendet. Mit ihnen können Sie die einzustellenden Programmierfunktionen auswählen und ihren Wert einstellen, der durch die entsprechende LED angezeigt wird. Mit der Schaltfläche "OK" wird die Änderung bestätigt und an das WSA gesendet, mit der Schaltfläche "Reset" werden alle Einstellungen gelöscht und alle Werte auf die werkseitigen Standardeinstellungen zurückgesetzt. Der Status der Kommunikation mit dem ESC wird durch die LED "Connecting" angezeigt.
Programmierung: Trennen Sie das Kabel des ESC-Servos vom Empfänger und stecken Sie es in die mit "BEC" gekennzeichnete Buchse in der oberen rechten Ecke der Platine. Verbinden Sie den Fahrakku mit dem ESC; die LEDs auf der Platine leuchten auf und zeigen Ihnen die aktuellen Sollwerte der einzelnen Funktionen an - und schon sind Sie bereit, diese einzustellen!
Eine Liste der Funktionen und einstellbaren Werte finden Sie auf dem Aufkleber der Platine, eine detaillierte Beschreibung der Funktionen finden Sie in den Handbüchern, die mit den KAVAN R ESCs geliefert werden.
Versorgungsspannung [V]: 4.8 - 6; Länge [mm]: 92; Breite [mm]: 52; Höhe [mm]: 6; Gewicht [g]: 26
