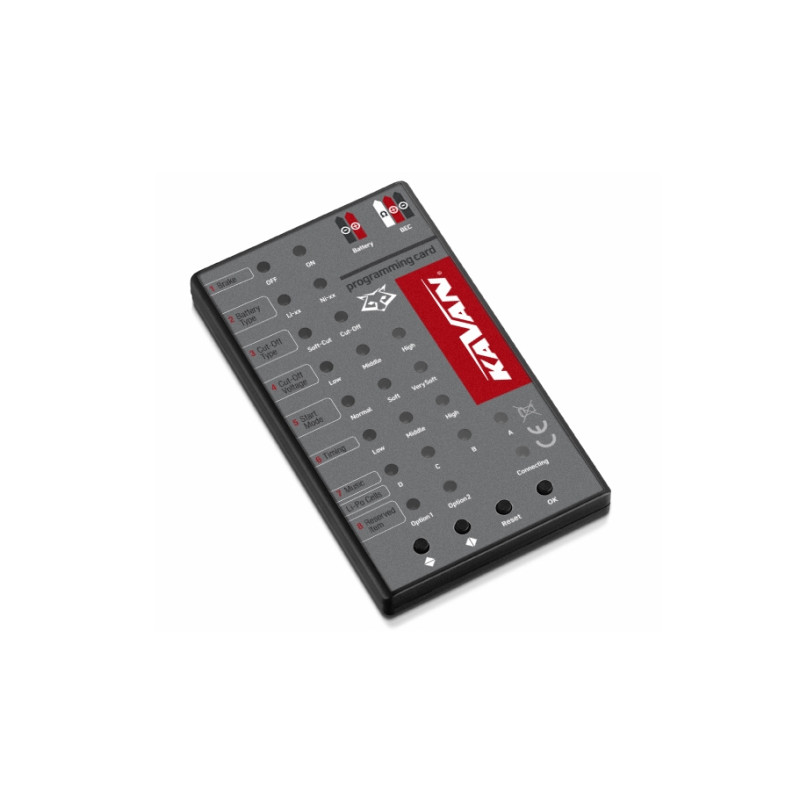

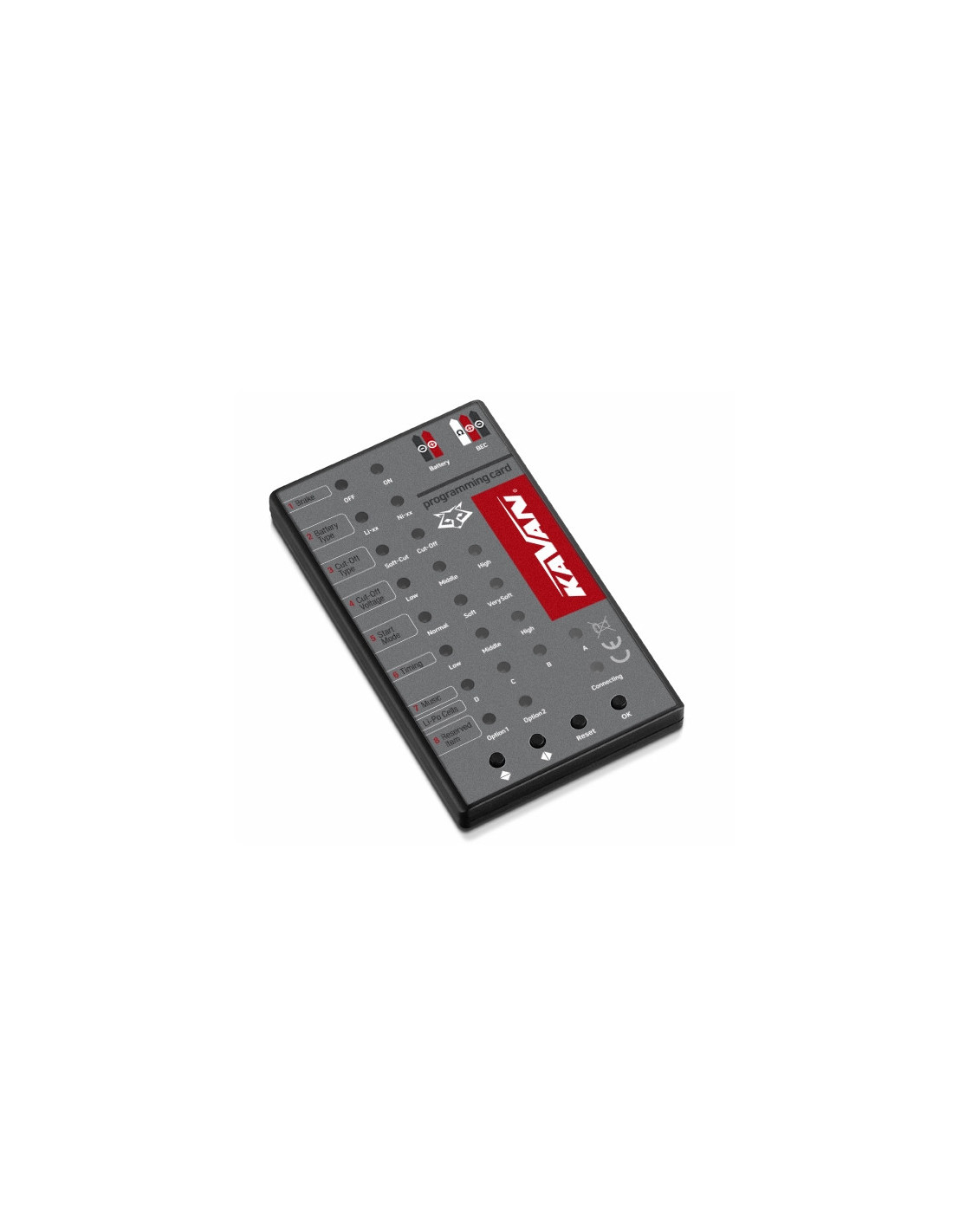

Scheda programma KAVAN ESC

La scheda di programmazione ESC KAVAN R Flight (compatibile anche con gli ESC RAY G2) è utilizzata per una programmazione ESC semplice e veloce, sia a casa "sulla scrivania" che al campo di volo. L'ESC viene collegato tramite un cavo servo, la presa si trova sulla parte superiore della scheda. L'alimentazione della scheda è fornita dallo stabilizzatore BEC del KAVAN R ESC.

ATTENZIONE: la scheda di programmazione KAVAN R LED non può essere utilizzata per programmare gli ESC RAY di prima generazione e la scheda di programmazione RAY di prima generazione non può essere utilizzata per programmare gli ESC KAVAN R.

Gli ESC KAVAN R possono essere programmati nel modello con l'elica montata; per motivi di sicurezza, tuttavia, si consiglia di rimuovere l'elica durante la programmazione, per evitare possibili incidenti in caso di omissione o errore dell'operatore.

I quattro pulsanti nella parte inferiore della scheda sono utilizzati per la programmazione. Servono per selezionare le funzioni di programmazione da impostare e per impostarne il valore indicato dal LED corrispondente. Il pulsante "OK" conferma la modifica e la invia all'ESC, mentre il pulsante "Reset" cancella tutte le impostazioni e riporta tutti i valori ai valori di fabbrica. Lo stato di comunicazione con l'ESC è indicato dal LED "Connecting".

Programmazione: scollegare il cavo del servo ESC dal ricevitore e collegarlo alla presa nell'angolo superiore destro della scheda, contrassegnata con "BEC". Collegare la batteria di azionamento al regolatore (ESC); i LED sulla scheda si accenderanno per mostrare i valori impostati attualmente per ciascuna funzione - e si è pronti per impostarli!

L'elenco delle funzioni e dei valori regolabili è riportato sull'etichetta della scheda, mentre una descrizione dettagliata delle funzioni è riportata nei manuali forniti con i regolatori (ESC) KAVAN R.

Tensione di alimentazione [V]: 4,8 - 6; Lunghezza [mm]: 92; Larghezza [mm]: 52; Altezza [mm]: 6; Peso [g]: 26
