Tarjeta de programa KAVAN ESC

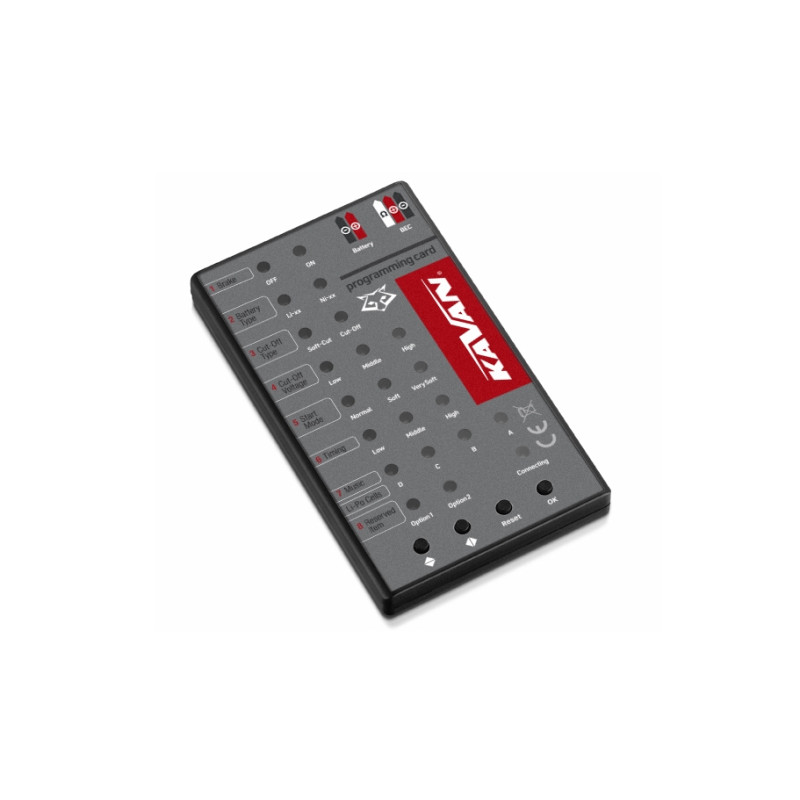

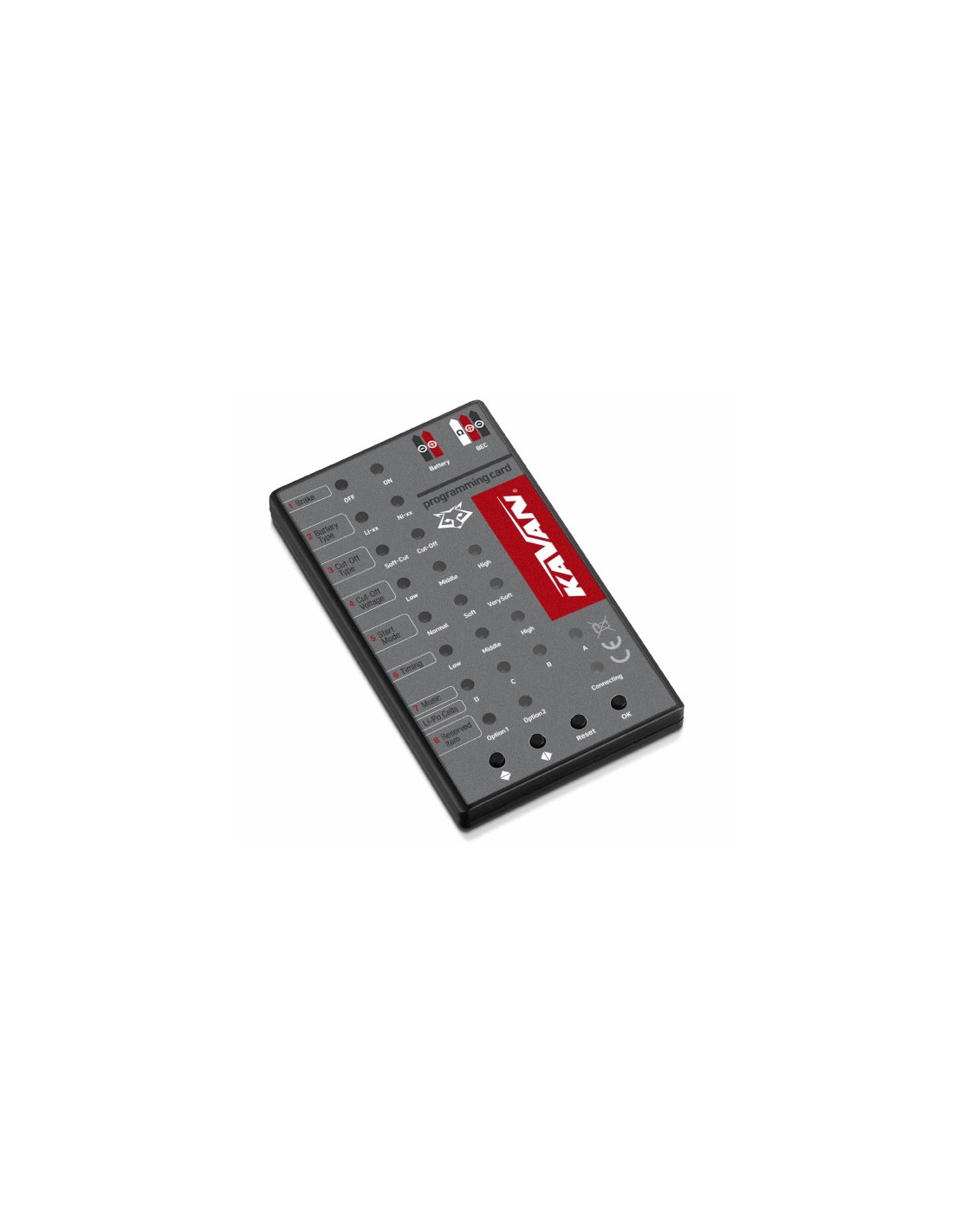

La placa de programación KAVAN R Flight ESC (también compatible con los ESC RAY G2) sirve para programar ESC de forma rápida y sencilla, tanto en casa "en el escritorio" como en el aeródromo. El ESC se conecta a través de un cable de servo, la toma se encuentra en la parte superior de la placa. La alimentación de la placa se realiza a través del estabilizador BEC del ESC KAVAN R.

ADVERTENCIA: La tarjeta de programación KAVAN R LED no se puede utilizar para programar ESCs RAY de primera generación y la tarjeta de programación RAY de primera generación no se puede utilizar para programar ESCs KAVAN R.

Los ESC KAVAN R se pueden programar en el modelo con la hélice montada - sin embargo, por razones de seguridad, recomendamos que se retire la hélice durante la programación - esto evitará un posible accidente en caso de omisión o error del operador.

Los cuatro botones de la parte inferior de la placa se utilizan para la programación. Se utilizan para seleccionar las funciones de programación que se van a ajustar y para ajustar su valor indicado por el LED correspondiente. El botón "OK" confirma el cambio y lo envía al ESC, el botón "Reset" borra todos los ajustes y devuelve todos los valores a los valores predeterminados de fábrica. El estado de la comunicación con el ESC se indica mediante el LED "Conectando".

Programación: Desconecte el cable del servo del ESC del receptor y conéctelo a la toma de la esquina superior derecha de la placa marcada como "BEC". Conecte la batería del variador al ESC; los LEDs de la placa se iluminarán para mostrarle los valores actuales ajustados para cada función - ¡y ya está listo para ajustarlos!

La lista de funciones y valores ajustables se muestra en la etiqueta de la placa; en los manuales suministrados con los ESC KAVAN R encontrará una descripción detallada de las funciones.

Tensión de alimentación [V]: 4,8 - 6; Longitud [mm]: 92; Anchura [mm]: 52; Altura [mm]: 6; Peso [g]: 26
